[E61N M57N2 Pr02/08] identification pièces

[djalove]

Bonjour a tous

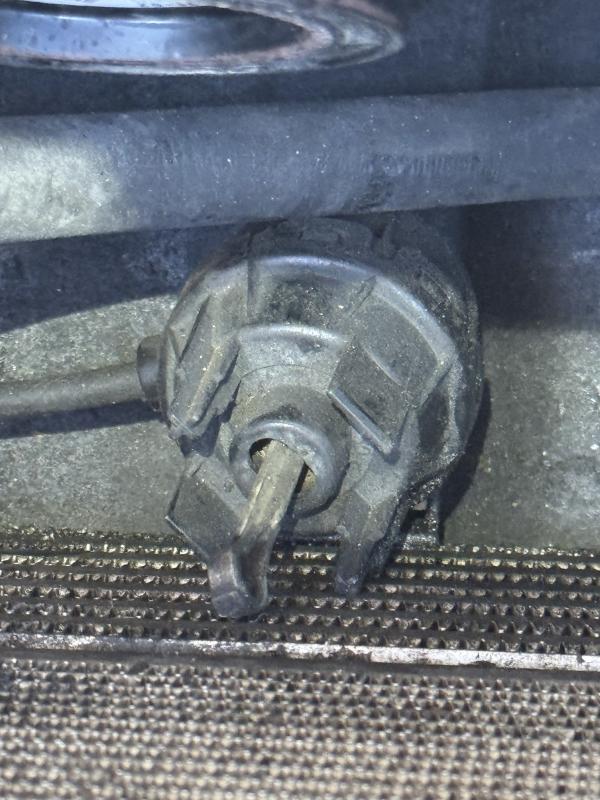

je viens de changer mes courroie accessoire et climatisation et je vois 2 pièces qui ce balade sur mon carter de protection moteur .
elle sont relié a mon système de dépression .
j'ai cherché sur oem mais impossible de les trouver , pouvez vous me donner le nom de ces pièces et ou elle sont sensé être fixer ?
merci à tous

[Manu540i]

Salut,

Si tu pouvais nous faire d'autre photos, en retirant le carter de protection par exemple

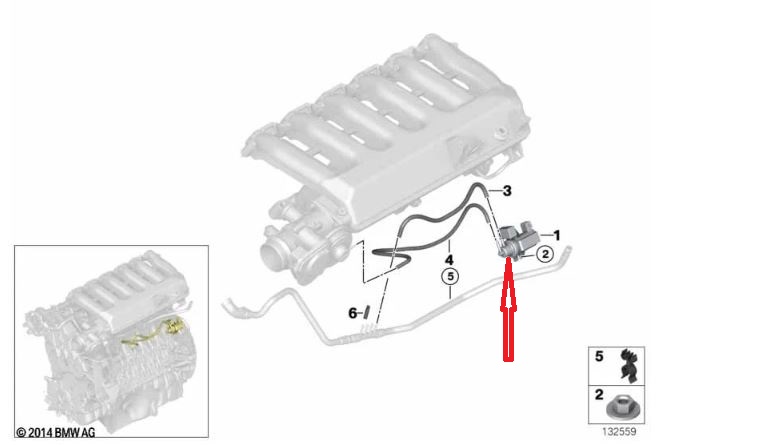

En regardant l'ETK, je vois ce genre de pièce :



la commande de l'AGR, sans certitude

[Fab63]

Salut,

Capsule de commande des clapets de collecteur d'admission.
Je suppose qu'ils ont été supprimés...

[djalove]

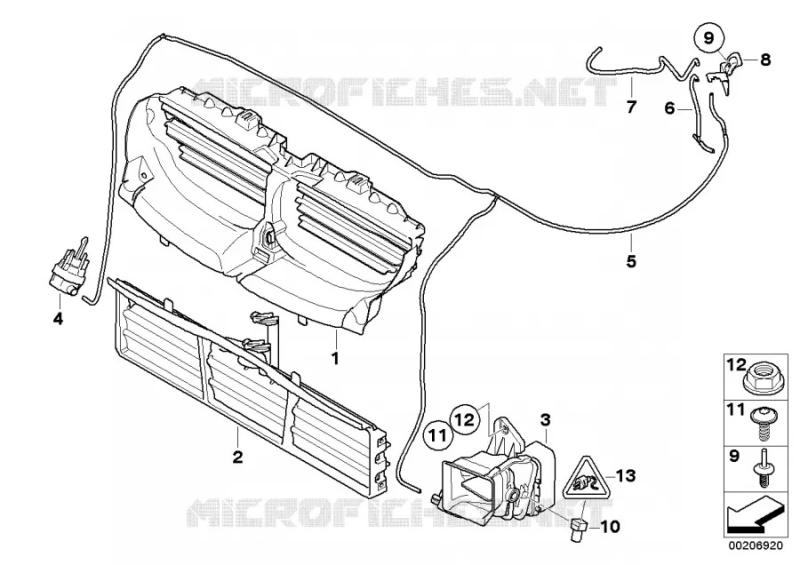

je viens de trouver le nom , c'est les capsules de dépression BKS (pièce numéro 4 )
il me manque plus qu'a trouver ou elle se fixe car je doute quelle peuvent se balader sur le carter moteur
elles sont sensé contrôler les clapets d'entrée d'air de refroidissement des freins AV donc je suppose qu'elle se fixe sur le parechoc

[djalove]

Salut,

Capsule de commande des clapets de collecteur d'admission.
Je suppose qu'ils ont été supprimés...

non pas encore supprimé , je retape cette voiture petit a petit mais c'est la prochaine étape .

selon mes recherches c'est les capsule BKS et apriori elle commande les volet de refroidissement de frein

(La capsule à dépression BKS (Bremskühlungssystem / Système de refroidissement des freins) est un composant aérodynamique actif d'origine constructeur monté sur le pare-chocs avant de la BMW Série 5 (E60/E61) LCI (phase 2, à partir de mars 2007)
Elle utilise le système de vide du véhicule pour piloter automatiquement des volets d'air intégrés, optimisant le flux d'air destiné au refroidissement des freins avant ou améliorant l'aérodynamisme selon les besoins du moteur.

elles servent aussi au clapet d'admission ?

[Fab63]

Salut,

Si présents sur le véhicule, oui fort probable alors.

[Manu540i]

Salut,

Capsule de commande des clapets de collecteur d'admission.
Je suppose qu'ils ont été supprimés...

elles servent aussi au clapet d'admission ?

Non pas celles-ci

Si je vois bien sur l'ETK, il doit y en avoir 2

Essaie de voir comment est fixé l'autre
